Tento optický refraktometr na měření provozních kapalin osobních i nákladních automobilů a autobusů (nemrznoucí kapalina do ostřikovačů, chladicí kapalina, elektrolyt, AdBlue®) je, na rozdíl od běžně užívaného typu refraktometru s označením REF 404, vybaven automatickou kompenzací teploty, která umožňuje uživateli koncentrovat se pouze na měření, bez ohledu na mírné změny teploty okolí a je konstruován pro měření následujících veličin:
Stupnice pro určení stavu elektrolytu autobaterie (olověný akumulátor)
| Rozsah stupnice |
Rozlišení |
| 1.10 až 1.40 kg/l |
0.01 kg/l |
| Rozsah stupnice |
Výsledek |
| 1.10 až 1.20 kg/l |
baterie je vybitá (RECHARGE) |
| 1.20 až 1.25 kg/l |
baterie je částečně vybitá (FAIR) |
| 1.25 až 1.40 kg/l |
baterie je nabitá (GOOD) |
Stupnice G13 - pro stanovení bodu tuhnutí chladicí směsi (Propylenglykol)
Tuto stupnici refraktometru využijete pro měření bodu tuhnutí chladiv a chladicích kapalin na bázi propylenglykolu v automobilech (například chladicí kapaliny FRIDEX® EKO, FRIDEX® EKO EXTRA, SOLAREN® P EXTRA, SOLAREN® P PLUS, FRITERM® P PLUS).
Tuto stupnici je také možné použít pro měření bodu tuhnutí teplonosné kapaliny na bázi propylenglykolu v solárních systémech (například KOLEKTON P SUPER, SOLARTEN SUPER) nebo bodu tuhnutí chladiv pro tepelná čerpadla a chillery (například TERMOFROST P).
| Rozsah stupnice G13 |
Rozlišení |
| -50 °C až 0 °C |
1 °C |
Stupnice G11/G12 - pro stanovení bodu tuhnutí chladicí směsi (Etylenglykol)
Tuto stupnici refraktometru využijte pro měření bodu tuhnutí chladiv a chladicích kapalin na bázi etylenglykolu (ethylenglykolu) - chladiva specifikace G11 (chladicí kapaliny specifikace VW TL 774-C - například FRIDEX® G 48, FRIDEX® STABIL) a chladicích kapalin G12 (chladicí kapaliny VW TL 774-D/F/G - například FRIDEX® G PLUS), které se používají mimo jiné i ve vozidlech VW Group - značky Škoda, Volkswagen, SEAT, AUDI.
Tuto stupnici je také možné použít pro měření bodu tuhnutí teplonosné kapaliny na bázi etylenglykolu pro tepelná čerpadla a chillery (například TERMOFROST E).
| Rozsah stupnice G11 |
Rozlišení |
| -50 °C až 0 °C |
1 °C |
Stupnice pro bod tuhnutí nemrznoucí směsi (Etanol) pro ostřikovače
| Rozsah stupnice |
Rozlišení |
| -40 °C až 0 °C |
5 °C |
Stupnice SRF1 - bod tuhnutí nemrznoucí směsi (Isopropanol) pro ostřikovače
| Rozsah stupnice SRF1 |
Rozlišení |
| -40 °C až 0 °C |
5 °C |
Stupnice Urea - pro měření kapalného aditiva AdBlue
Stupnice na kapalné aditivum AdBlue (zdraví a životnímu prostředí neškodná močovina dle DIN 700 70, určená pro automobilový průmysl) používaného pro úpravu výfukových plynů na úroveň emisních limitů Euro 4 a Euro 5.
AdBlue je chemicky vysoce čistý, bezbarvý, netoxický vodní roztok (32,5 % hmotnosti - tato hodnota je na stupnici zvýrazněna prodlouženou ryskou) syntetické močoviny používaný jako redukční prostředek pro technologii SCR v dieselových motorech. AdBlue se vstřikuje do katalyzátoru, kde se vlivem tepla rozloží na oxid uhličitý (CO2) a amoniak (NH3). Amoniak dále reaguje s oxidy dusíku (NOx) obsaženými ve spalinách nafty a tak se z výfuku do ovzduší, místo zdraví nebezpečných NOx, uvolňuje pouze čistý dusík (N) a vodní pára (H2O). Tento chemický proces se nazývá selektivní katalytická redukce (SCR). Bod počátku krystalizace je -11 °C (viz ISO 22241/DIN 70070/AUS32).
AdBlue je registrovaná obchodní známka VDA.
| Rozsah stupnice |
Rozlišení |
| 30 až 35 % |
0.2 % |
Postup měření
Měření roztoků je velmi jednoduché, rychlé a na rozdíl od hustoměru i úsporné. Na optickou část refraktometru stačí kápnout pár kapek měřené látky, přiklopit krytku hranolu (tím se látka lépe rozprostře po měřícím hranolu), přiložit oko k okuláru, podívat se proti světlu (případně doostřit) a na stupnici můžete pohodlně odečíst výslednou hodnotu.
Upozornění: Chladicí kapaliny se někdy prodávají jako koncentrovaná směs, kterou je nutné ředit vodou. Bod tuhnutí koncentrátu je jiný, než bod tuhnutí uváděný na jeho obalu! Tam se většinou, z marketingových důvodů, uvádí ty extrémnější (nižší) hodnoty. Koncentrát se většinou ředí pitnou vodou (dříve se používala destilovaná voda), ale vždy se řiďte pokyny od výrobce kapaliny!
Obecné technické parametry
- Referenční teplota 20 °C
- ATC - automatická teplotní kompenzace (při teplotách 10 až 30 °C)
- Možnost doostření
- Délka ~ 160 mm

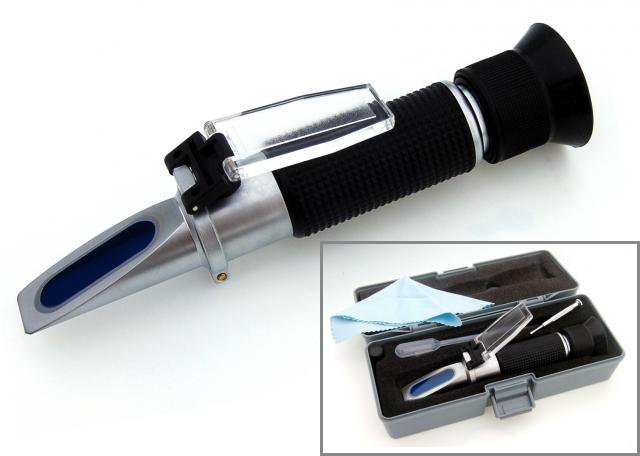

- Obsah balení: odolné plastové pouzdro, refraktometr, čistící hadřík, pipeta pro odběr, šroubováček, český návod

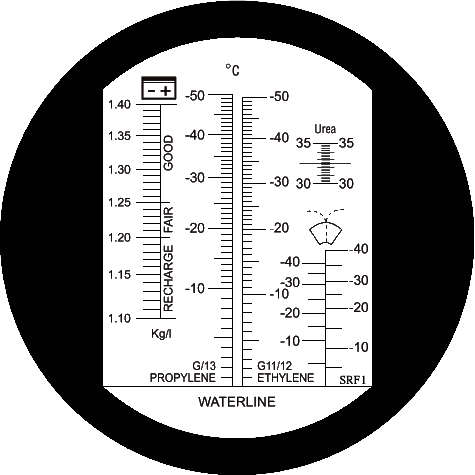

Stupnice refraktometru
